· 從使用 CONTACT ID、SIA、Modem II、Modem IIe、Modem IIIa2、Pulse 以及其它格式的撥號器控制主機上捕獲報警和事件數據 · 無需改變數據即可進行全面數據傳輸 · 12 VDC 至 24 VDC 電壓范圍 · 使用基于 UDP/IP 的數據網絡轉發信號 · 方便連接（RJ-45 插座）至以太網
Conettix C900V2 撥號轉換網絡模塊能夠與大多數使用標準數字撥號器格式的控制主機配合工作，并且提供端對端的安全性。 模塊可以將數字撥號器連接到公眾交換電話網 (PSTN)、數字撥號器的電話接口和以太網。 通過以太網連接，C900V2 能夠：
? 與控制主機撥號器通信
? 解碼信號并發送至 Conettix D6600 通信接收器/網關
? 將確認消息傳回控制主機撥號器

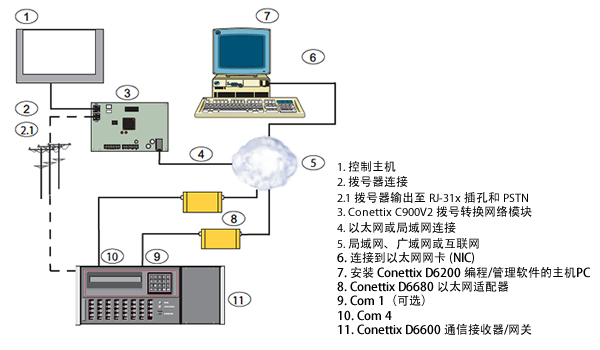

無論控制主機是通過電話線還是通過 C900V2 進行撥號，數據保持不變。 C900V2 能夠使數字撥號器控制主機在 IP 網絡（例如，局域網 (LAN)、廣域網 (WAN) 或互聯網）上工作。系統概覽
當撥號器要報告消息時，C900V2 將模擬撥號音和線路電壓，使撥號器能夠執行多種功能，就像它已通過 PSTN 連接至監控中心的數字接收器一樣。 C900V2 能夠解碼所傳輸?shù)膿芴柶飨⒉⑥D(zhuǎn)換成可在任何 UDP/IP 網絡上傳輸?shù)臄?shù)據。
當 Conettix D6600 通信接收器/網關收到消息或事件后，將向C900V2 發送確認消息。C900V2 會對撥號器作出相應的響應，從而維持端對端的確認。
C900V2 在截聽模式下運行，通常情況下會把撥號器連接到網絡。 如果 C900V2 失去與 Conettix D6600 通信接收器/網關的聯系，它會轉入降級模式，將撥號器連接至 PSTN 電話線。基本功能
通信格式
ADT-SIA
BFSK（2300Hz ACK 音調或 1400Hz ACK 音調）
DTMF（Contact ID，高速和 4/2 超高速）
FBI Superfast DTMF（1400 Hz ACK 音調或 2300 Hz ACK 音調）
Pulse 3/1, 3/1 Checksum, 4/2（1400 Hz ACK 音調或 2300 Hz ACK 音調）
Radionics Modem II、Radionics Modem IIe 和 Modem IIIa2
Seriee FSK 和 DTMF
SIA V.21，110/300 波特
SIA Bell 103，110/300 波特
Robofon
Telim輸入
輸入描述
1 用作線端 (EOL)電阻監測回路。 探測開路、短路和正常狀態。 使用 10 kΩ EOL 電阻接此輸入。
2 用于禁止截聽，強制 C900V2 進入降級模式并至少持續兩分鐘。
3 用于取代截聽，允許用戶在截聽和降級模式之間切換。輸出
輸出描述
1 當 C900V2 電源斷開或 CPU 出現故障時，提供本地通知。
2 當與監控中心的連接斷開時，提供本地通知。
3 無論 C900V2 何時進入截聽模式，都提供本地通知。
4 可以通過監控中心和 Conettix D6200 編程/管理軟件進行控制（默認為開啟）。截聽和降級模式
? 截聽模式：C900V2 將撥號器連接至網絡。 只要 C900V2 保持與 Conettix D6600 通信接收器/網關的聯系，截聽模式就會開啟。
? 降級模式：C900V2 將撥號器連接至電話線，并且自身退出電話線路。 如果 C900V2 失去與 Conettix D6600 通信接收器/網關的聯系、斷開電源或不能正常運行，即會轉入降級模式。LED 指示燈
C900V2 具有能夠指示模塊狀態的雙色 LED 指示燈（SYSTEM LED 和 DIALER LED）。模制插座
C900V2 模塊具有三個模制插座。
? 主機插座：通過模制電話線 (D162) 連接至撥號器。
? TELCO 插座：通過模制電話線 (D162) 連接至 PSTN 線路。
? 以太網插座：通過以太網電纜連接至以太網數據網絡。 對于10BASE-T，必須使用 3 類以上的電纜。 對于 100BASE-T，必須使用 5 類以上的電纜。輪詢和監測

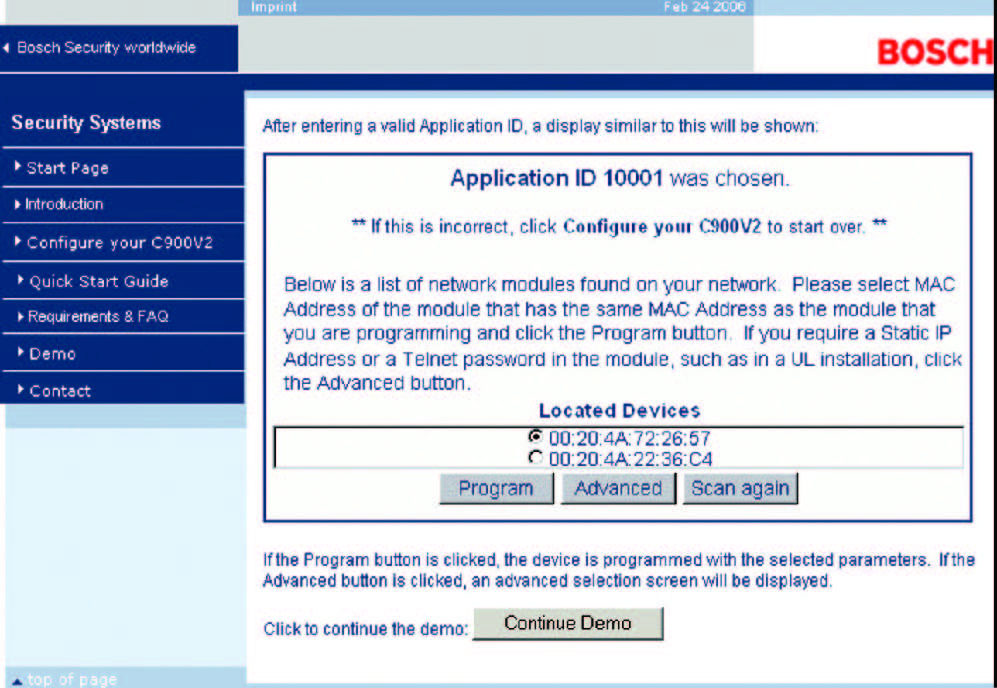

Conettix C900V2 的輪詢功能可以幫助 Conettix D6600 通信接收器/網關執行監測任務。Web 編程工具
Web 編程工具使 C900V2 配置過程簡單且方便，類似于瀏覽網站。 獲得應用 ID 后，安裝人員可以通過接入互聯網的計算機來訪問 www.c900v2.com，并且針對首選中心站配置 C900V2。證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 1999/5/EC, EN55022: 1998, EN50130-4: 1996 +A1: 1998 +A2: 2003, EN60950-1: 2001, EN61000-3-2, EN61000-3-3, EN61000-4-2: 1995 +A1: 1998, EN61000-4-3: 1995 +A1: 1998, EN61000-4-4: 1995, EN61000-4-5: 1995, EN61000-4-6: 1996, EN61000-4-11: 1994, TBR21: 1998 DoC C900V2 72005.PDF |
| 比利時 | INCERT | B-509-0040/a |
| 美國 | UL | AMCX: Central Station Alarm Units (UL1610, UL1635), AMCX7: Central Station Alarm Units Certified for Canada (cULus), APAW: Police Station Alarm Units (UL365, UL464), APAW7: Police Station Alarm Units Certified for Canada (cULus), APOU: Proprietary Alarm Units (UL1076), APOU7: Proprietary Alarm Units Certified for Canada (cULus), NBSX: Household Burglar Alarm System Units (UL1023), NBSX7: Household Burglar Alarm System Units Certified for Canada (cULus), UTOU: Control Units and Accessories - Household System Type (UL985), UTOU7: Control Units and Accessories - Household System Type Certified for Canada (cULus) UL864, 9th edition |
| FM CSFM |
7300-1615: 180 and 7167-1615: 223 2008 年 7 月 | |
| NIST | FIPS 197 Certificate No. 304 | |
| FFC | 第 15 部分 - 輻射/傳導干擾 | |
| 澳大利亞 | A-Tick | |
| 加拿大 | IC | |
注解：當 C900V2 與 Conettix D6600 通信接收器/網關配合使用時，采用 FM 認證。
安裝/配置
兼容性信息
實踐證明，多個 UL 認證的消防報警控制主機 (FACP) 與 C900V2
兼容。 有關完整列表，請參閱網絡撥號器捕獲模塊 C900V2 兼容性列表 (F01U010036)。
技術規格
連接器
控制主機： RJ-45 模制插座
Telco： RJ-45 模制插座
局域網/廣域網： RJ-45 模制插座
以太網電纜： 非屏蔽雙絞線 100 米（328 英尺）對于 10BASE-T，請使用 3 類以上的電
纜。 對于 100BASE-T，請使用 5 類以上的電纜。
環境要求
操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）
指示燈
模塊狀態 LED 指示燈： 2 個雙色
模塊
尺寸： 17.8 厘米 x 11.4 厘米（7 英寸 x 4.5 英寸）
接口： IEEE 802.3
電源要求
最大電流： 280 mA
電壓范圍： 12 VDC 至 24 VDC 額定
報警輸出： 常開 (NO) 干觸點
協議
輸出到局域網或廣域網： UDP/IP 數據包
定購信息
Conettix C900V2 撥號器信號捕獲以太網模塊
與使用標準數字撥號器格式的控制主機兼容。 提供端對端的安全性。 可使數字撥號器控制主機在 IP 網絡（例如，局域網、廣域網或互聯網）上工作。
硬件附件
D162 模制電話線
61 厘米（2 英尺）電話線，一端帶有標準插頭。
AE1 標準外殼（灰色）
標準灰色外殼，帶有鑰匙鎖。 尺寸為 35.6 厘米 x 31.8 厘米 x 7.6 厘米（14 英寸
x 12.5 英寸 x 3 英寸）。
AE4 大型外殼（紅色）
大型紅色外殼，帶鑰匙鎖。 尺寸為 52.7
厘米 x 38.1 厘米 x 10.8 厘米（20.7 英寸 x
15 英寸 x 4.25 英寸）。
